چراغ سیگنال ولت تکی

یک نگاه سریع به تابلو برق می‌تواند تفاوت میان کشف به‌موقع یک مشکل و مواجهه با خاموشی غیرمنتظره را رقم بزند؛ چراغ سیگنال ولت تکی دقیقاً برای همین کار طراحی شده است: نمایش فوری وضعیت ولتاژ با کمترین پیچیدگی. این راهکار جمع‌وجور برای کسانی که به خوانایی بالا، نصب ساده و عملکرد قابل‌اعتماد نیاز دارند مناسب است و به‌سرعت جایگزین نمایشگرهای بزرگ یا فرایندهای پیچیده اندازه‌گیری می‌شود. در ادامه با مشخصات فنی کلیدی، نکات نصب و انتخاب و روش‌های عیب‌یابی آشنا می‌شوید تا انتخابی مطمئن برای تابلوها و پنل‌های کنترل داشته باشید.

اگر به دنبال اطلاعات بیشتری هستید، این متن به سه پرسش مهم پاسخ می‌دهد:

– جستجو برای قطعات یا اطلاعات مربوط به نمایش و اندازه‌گیری هم‌زمان ولتاژ و جریان (ولت و آمپر) و انواع ترکیبی.

– جستجو برای ولت‌متر یا نمایشگر سیگنال ولتاژ جهت اندازه‌گیری یا مانیتورینگ ولتاژ.

– جستجو برای خرید یا مشخصات چراغ سیگنال ولت تک برای نمایش یا اعلام وضعیت ولتاژ در تابلو یا دستگاه.

مطالب بعدی شامل راهنمای انتخاب براساس محدوده اندازه‌گیری، ملاحظات حفاظتی و نمونه‌های کاربردی خواهد بود تا هنگام خرید یا نصب تصمیمی سریع و فنی اتخاذ کنید. خواندن ادامه مقاله زمان کمی می‌برد ولی در عمل صرفه‌جویی قابل‌توجهی ایجاد می‌کند.

چراغ سیگنال ولت تکی: راهکاری ساده و قابل‌اعتماد برای نمایش ولتاژ تابلو برق

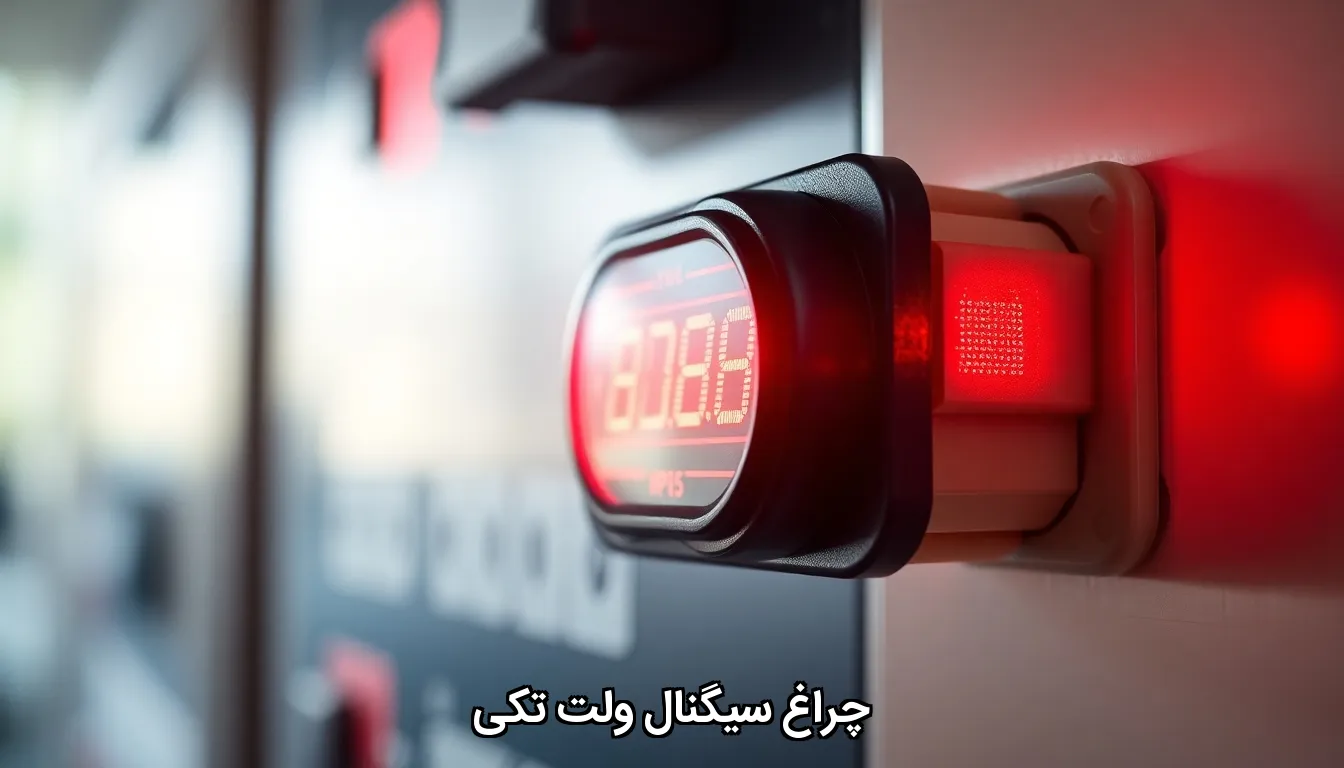

چراغ سیگنال ولت تکی دستگاهی کم‌جا و کاربردی است که برای نمایش مقدار ولتاژ در تابلو برق‌ها نصب می‌شود و به‌صورت دیداری وضعیت برق را به اپراتور نشان می‌دهد. این محصول معمولاً در برش پانچ گرد 22 میلی‌متر نصب می‌شود و به‌عنوان جایگزینی سریع برای چراغ‌های سیگنال سنتی یا نمایشگرهای حجیم به‌کار می‌رود. نسخه‌های استاندارد صنعتی از جلو حفاظت IP65 برخوردارند و در محیط‌های مرطوب و گرم نیز قابل استفاده هستند.

مشخصات فنی کلیدی و محدوده اندازه‌گیری

بسیاری از مدل‌های چراغ سیگنال ولت تکی توانایی نمایش ولتاژ AC در محدوده 50 تا 400 ولت را دارند و برخی مدل‌ها دامنه وسیع‌تری تا 500 ولت را پشتیبانی می‌کنند. دقت این دستگاه‌ها معمولاً نزدیک به 1٪ است که برای مانیتورینگ بصری تابلو برق کافی و دقیق تلقی می‌شود. فرکانس کاری معمولاً AC 50–60 Hz است و روشنایی بیش از 100 کاندلا بر متر مربع باعث می‌شود نمایش در محیط‌های روشن نیز خوانا باقی بماند.

طراحی مکانیکی، رنگ‌بندی و استانداردها

بدنه چراغ معمولاً از پلاستیک ضدحریق ساخته شده که از نظر CTI و مقاومت الکتریکی مناسب طراحی شده و استانداردهای IEC 60947-5-1 را رعایت می‌کند. این چراغ‌ها در پنج رنگ رایج شامل قرمز، زرد، سبز، سفید و آبی عرضه می‌شوند تا امکان طراحی بصری تابلو مطابق نیاز اپراتور فراهم شود. قطر برش پانچ استاندارد 22 میلی‌متر و ارتفاع کلی بدنه حدود 50.5 میلی‌متر است که نصب روی درب تابلو و پنل را ساده می‌سازد.

ویژگی‌های حفاظتی و شرایط کاری در محیط صنعتی

چراغ سیگنال ولت تکی برای کار در دماهای -25 °C تا 70 °C طراحی شده و می‌تواند در رطوبت نسبی تا 98٪ عملکرد قابل‌قبولی داشته باشد؛ این ویژگی آن را برای محیط‌های مرطوب و گرم مناسب می‌سازد. سطح حفاظت جلو IP65 و امکان درخواست IP67 برای شرایط سخت‌تر فراهم است تا از نفوذ گرد و غبار و پاشش آب جلوگیری شود. مقاومت عایقی حدود 22 مگااهم و توانایی تحمل ولتاژ تست 2.5 kV برای یک دقیقه از دیگر مواردی است که ایمنی نصب و بهره‌برداری را تضمین می‌کند.

نصب، ترمینال‌ها و نکات فنی برای نصابان تابلو برق

برای نصب صحیح باید از پانچ گرد 22 میلی‌متر استفاده شود و نیروی محکم کردن پیچ بین 0.8 تا 1 نانومتر مطابق EN 60947-1 رعایت گردد تا بدنه آسیب نبیند. شرح پایانه‌ها به‌صورت ISO n°1 : (X1-X2) PL بیان می‌شود و در مدل‌های ترکیبی که ترانس جریان دارند، قطر داخلی ترانس تقریباً 15 میلی‌متر و قطر خارجی حدود 30 میلی‌متر است. طول سیم ترانس جریان قابل سفارش بین 30 تا 100 سانتی‌متر است و باید پیش از نصب مطابق دستورالعمل کالیبراسیون ولتاژ و جریان تنظیم گردد؛ پارامترهای کالیبره معمولاً با نشانه‌هایی مانند کالیبره ولتاژ: u9 و کالیبره جریان: c4 مشخص می‌شوند.

کاربردها، انواع ترکیبی و نکات انتخاب مناسب

چراغ‌های سیگنال ولت تکی در کاربردهای صنعتی، تابلوهای توزیع، تابلوهای کنترل موتور و پنل‌های فرمان به‌عنوان نمایشگر سریع وضعیت ولتاژ استفاده می‌شوند و در مواقعی که نیاز به نمایش هم‌زمان جریان هم باشد از مدل‌های ترکیبی بهره می‌گیرند. مدل‌های ترکیبی که به‌صورت سیگنال_ولت_امپر معرفی می‌شوند، امکان نشان دادن هم‌زمان ولتاژ و جریان را فراهم ساخته و اغلب با ترانس‌های جریان CT همراه می‌آیند. برای کاربری‌هایی که صرفاً نیاز به نمایش ولتاژ دارند، مدل‌های ساده تحت عنوان سیگنال_ولت_متر مناسب‌اند و نصب و نگهداری آنها بسیار ساده‌تر است.

راهنمای خرید و نکات کاربردی برای خریداری از توزیع‌کنندگان معتبر

در انتخاب چراغ سیگنال ولت تکی باید به محدوده اندازه‌گیری، دقت، درجه حفاظت و قابلیت تطابق با فضای نصب توجه کنید؛ خرید از توزیع‌کننده معتبر تضمین‌کننده تطابق با مشخصات فنی و پشتیبانی پس از فروش است. فروشگاه‌ها و توزیع‌کنندگان شناخته‌شده اغلب موجودی مدل‌های استاندارد و ترکیبی را دارند و می‌توانند مشاوره فنی برای انتخاب مدل مناسب ارائه دهند. هنگام سفارش می‌توانید خواسته‌هایی مانند طول سیم ترانس یا افزایش سطح حفاظت به IP67 را اعلام کنید تا محصول مطابق نیاز شما تأمین شود.

عیب‌یابی سریع و نگهداری دوره‌ای برای افزایش عمر مفید

اگر چراغ نمایشگر ولتاژ خاموش یا کم‌نور شد، نخست برقراری ولتاژ ورودی و اتصال ترمینال‌ها را بررسی کنید و سپس از عدم وجود نوسانات شدید یا افت ولتاژ مطمئن شوید. در صورت بروز خطاهای مکرر، مقاومت عایقی و اتصال زمین تابلو را چک کنید تا احتمال نشتی یا اتصال کوتاه کاهش یابد. نگهداری دوره‌ای شامل پاک‌سازی جلو و اطراف چراغ، کنترل محکم بودن پیچ‌ها با گشتاور توصیه‌شده و بررسی سالم بودن ترانس جریان در مدل‌های ترکیبی است؛ این اقدامات عمر مفید را به بیش از 30,000 ساعت نزدیک می‌سازند.

نمونه‌های کاربردی و تطبیق با نیاز پروژه‌ها

در خطوط تولید صنعتی که نیاز به مشاهده سریع وضعیت تغذیه وجود دارد، نصب چراغ سیگنال ولت تکی روی درب تابلو اجازه تصمیم‌گیری سریع را به اپراتور می‌دهد. در تابلوهای برق واحدهای ساختمانی یا سیستم‌های تهویه که دسترسی مداوم به پنل کنترل ضروری است، استفاده از مدل‌های رنگی و پرنور باعث کاهش زمان بازرسی می‌شود. توزیع‌کنندگان می‌توانند نمونه‌های مناسب برای پروژه‌های صنعتی و ساختمانی را براساس حجم سفارش و شرایط محیطی پیشنهاد دهند.

چراغ سیگنال ولت تکی؛ ابزار ساده‌ای برای تصمیم‌گیری فنی و جلوگیری از خاموشی‌های ناخواسته

چراغ سیگنال ولت تکی با ابعاد جمع‌وجور و خوانایی بالا، امکان تبدیل داده‌های ولتاژ به یک شاخص بصری فوری را فراهم می‌کند که در عمل زمان واکنش و ایمنی تابلوها را افزایش می‌دهد. برای استفاده هوشمندانه، ابتدا محدوده ولتاژ مورد نیاز و دقت لازم را تعیین کنید، سپس سطح حفاظت (IP65/IP67) و نیاز به مدل‌های ترکیبی با ترانس جریان را بررسی نمایید. هنگام نصب به برش پانچ 22 میلی‌متری و گشتاور پیچ‌های توصیه‌شده (0.8–1 نانومتر) پایبند باشید تا دوام و ایمنی حفظ شود. نگهداری ساده شامل بررسی دوره‌ای ولتاژ ورودی، اتصالات و پاک‌سازی سطحی است تا روشنایی و عمر مفید حفظ گردد. اگر نیاز به مانیتورینگ هم‌زمان جریان دارید، مدل‌های سیگنال_ولت_امپر انتخاب معقولی‌اند؛ در غیر این صورت نمونه‌های ساده نصب و نگهداری کوتاه‌تری می‌طلبند. در نهایت، انتخاب درست این چراغ‌ها هزینه‌های تعمیر و زمان‌های بازرسی را کاهش داده و قابلیت تصمیم‌گیری اپراتور را بهبود می‌بخشد. یک نشانه نورانی به‌موقع می‌تواند تفاوت میان یک توقف برنامه‌ریزی‌شده و یک خاموشی ناگهانی باشد.
